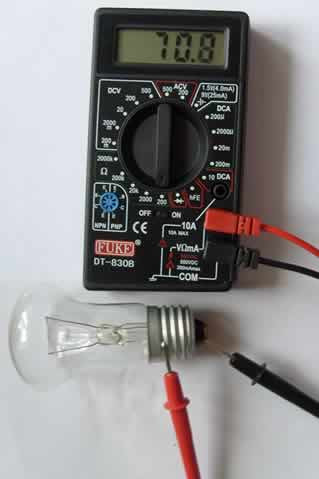

Цифровий мультиметр тестер DT-832

Цифровий мультиметр тестер DT-832В

Прилад складається з:

• дисплей ж/к

• багатопозиційний перемикач

• гнізда для підключення щупів

• панель для перевірки транзисторів

• задня кришка(буде потрібна для заміни елемента живлення приладу, елемент типу "Крона" 9 вольт)

Положення перемикача розділені на сектори:

OFF/on -вимикач живлення приладу
DСV ― вимірювання напруги постійного струму(вольтметр)
ACV ― вимірювання напруги змінного струму(вольтметр)
hFe - сектор включення вимірювання транзисторів .
1.5 v-9v - перевірка елементів живлення. DCA - вимірювання постійного струму (амперметр). 10А - сектор амперметра для вимірювання великих значень постійного струму (по інструкції вимірювання проводяться протягом декількох секунд). Діод - сектор для перевірки діодів.Ом - сектор вимірювання опору.

Сектор DCV

На даному приладі сектор розділений на 5 діапазонів.
Проводяться вимірювання від 0 до 500 вольт.
Напруга постійного струму великої величини нам зустрінеться тільки при ремонті телевізора.
Цим приладом при великих напругах потрібно працювати дуже обережно.

При включенні в положення "500" вольт на екрані, у лівому верхньому куті загоряється
попередження HV, про те, що включений самий верхній рівень вимірювання і при появі великих
значень потрібно бути гранично уважним.

Зазвичай вимірювання напруги ведеться перемиканням великих положень діапазону на менші,
якщо ви не знаєте величину вимірюваного напруги.
Наприклад, перед вимірюванням напруги на акумуляторної батареї мобільного телефону чи автомобіля,
на яких написано максимальна напруга 3 або 12 вольт, то ставимо сміло сектор в положення "20" вольт.
Якщо поставимо на меншу, наприклад, на "2000" мілівольт прилад може вийти з ладу.
Якщо поставимо на велику ― показання приладу будуть менш точними.

Коли ви не знаєте величину вимірюваного напруги (звичайно ж в рамках побутового
електрообладнання, де воно не перевищує величин приладу),тоді виставляєте на верхнє
положення "500" вольт і робите завмер.
Загалом-то, грубо заміряти, з точністю до одного вольта, можна на положенні "500" вольт.

Якщо потрібна велика точність, перемкніть на нижнє положення, тільки щоб величина
вимірюваного напруги не перевищувала значення на положенні вимикача приладу.
Цей прилад зручний у вимірі саме напруги постійного струму, що не вимагає
обов'язкового дотримання полярності. Якщо полярність щупів ("+"червоний"-"чорний) не буде збігатися з полярністю вимірюваного напруги,то в лівій частині екрана з'явиться знак "-",а величина буде відповідати вимірюваної.

Сектор ACV

Сектор має на даній різновиди приладу 2 положення ― "500" і "200" вольт. З великою обережністю звертайтеся з вимірами 220-380 вольт. Порядок вимірювань і встановлення положень аналогічний сектору DCV.

СекторDCA.

Є миллиамперметром постійного струму і застосовується для вимірювання малих струмів,
в основному в радіоелектронних схемах. Нам поки не знадобитися.
Щоб уникнути поломки приладу, не ставте перемикач на цей сектор, якщо забудете і почнете вимірювати напругу, то прилад вийде з ладу.

Є ще положення 10 А вимірювання постійного струму ( ампереметр ). Вимірювання проводяться з перестановкою дроти з другого гнізда в гніздо 10 А. Якщо вам необхідно вимірювати струм якого ― небудь електроприладу, можна скористатися амперметром, але знову ж таки з великою
обережністю. В інструкції приладу написано, що вимірювання струму виробляти кілька секунд, але я б не рекомендував би зайвий раз користуватися цією можливістю.

Сектор вимірювання опору (омметр).

Розділений на положення від 200 Ом до 2 Мом (2000000 Ом). Можна вимірювати опір від 1 Ом до 2 Мом з такими нюансами:

По-перше: китайський мультиметр не є точним приладом і похибка його показань досить велика.

По-друге: непередбачувана велика чутливість при точних вимірах. У зв'язку з цим, при замиканні щупів між собою, прилад вказує на опір ланцюга, яким не слід нехтувати, а вважати її за опір проводу на щупах, тобто при вимірюванні малих опорів результату потрібно відняти значення, отримане при замикання щупів.

Сектор Діод.

Показує падіння напруги на переході, від 400 до 700 mv в прямому напрямку на справному діоді і нескінченність тобто одиниця зліва в зворотному напрямку.
На несправному, в обох напрямках:
1. Близьке до нуля ― значення пробою.
2. Близьке до нескінченності ― обрив.

Сектор hFEE

Для вимірювання транзисторів є панелька з зазначенням ― у будь гніздо, яку ніжку транзистора поміщати. Перевіряються транзистори обох n ― р ― n і р ― п -р провідностей на пробій, обрив. Показує статичний коефіцієнт передачі струму (тільки кремнієві ― КТ).
